اینورتر یا همان مبدل DC به AC دارای کاربرد فراوانی در صنعت درایو ، انرژی های نو و… می باشد . در این پروژه هدف ما شبیه سازی یک اینورتر سه فاز با کلید زنی PWM است خروجی اینورتر به یک بار RL متصل شده است . فرکانس کلید زنی و ضریب مدولاسیون در این پروژه قابل تغییر هستند.

اینورترهایی که با کلیدزنی PWM کار میکنند نسبت به سایر روش های کلیدزنی اینورتر کاربرد گسترده تری دارند زیرا این روش کلید زنی دارای مزایای زیر است :

  • کلیه هارمونیک های خروجی به سمت فرکانس کلیدزنی منتقل میشوند. بنابراین اگر فرکانس کلیدزنی به اندازه کافی از فرکانس اصلی خروجی بزرگتر باشد ، دیگر هارمونیک های فرکانس پایین مثل هارمونیک ۳ام ، ۵ام و ۷ام و… در خروجی وجود ندارد.

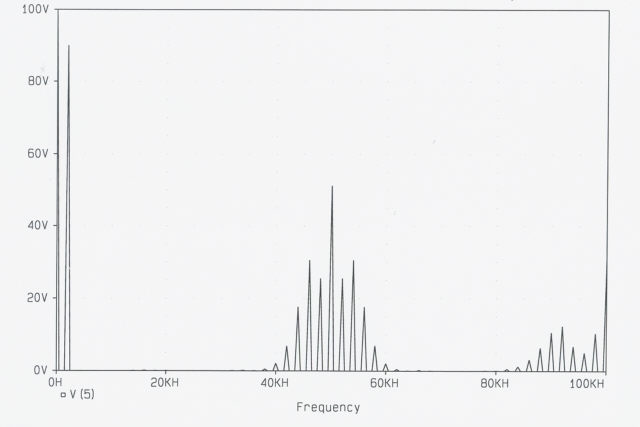

نمودار طیف فرکانسی سیگنال pwm یک موج 50 هرتز سینوسی

طیف فرکانسی سیگنال pwm یک موج ۵۰ هرتز سینوسی

در شکل فوق یک موج سینوسی با یک موج حامل ۵۰ کیلوهرتزی pwm شده است ، مشاهده میشود که هارمونیک ها به اطراف ۵۰ کیلوهرتز منتقل شده اند. بنابراین با یک فیلتر ساده میتوان کل این هارمونیک ها را از خروجی حذف کرد.

  • روش های کنترلی گوناگونی برای کلیدزنی PWM در مقالات ارائه شده است.
  • این روش نسبتا ساده پیاده سازی میشود.

شکل کلی مدار شبیه سازی شده در متلب به صورت زیر است :

مدار اینورتر شبیه سازی شده در متلب

شبیه سازی اینورتر در متلب

در شکل زیر ولتاژ و جریان بار را مشاهده می کنید :

شکل موج ولتاژ و جریان خروجی اینورتر

ولتاژ و جریان خروجی اینورتر

شکل اول ، ولتاژ خط را نشان میدهد (چون فرکانس سوییچینگ بالا است باید در شبیه سازی روی این شکل زوم کرد تا شکل موج دقیق مشاهده شود.) شکل موج دوم جریان خط را نشان میدهد.

فایل این پروژه شامل فایل شبیه سازی و آموزش اجرای آن در متلب است . شما میتوانید با پرداخت ۱۵۰۰۰ تومان این پروژه را خریداری کنید.
