در این پروژه هدف شبیه سازی TCR در محیط سیمولینک متلب است . TCR یا thyristor controlled reactor به مجموعه ای یک سلف سه فاز میگویند که جریان آن توسط دسته ای از تریستور ها کنترل میشود. از این رو می توان با کنترل جریان عبوری از سلف ها ، توان راکتیو آن ها را کنترل کرد به همین ترتیب اگر نیاز باشد توان راکتیو بیشتری مصرف شود ، زاویه آتش تریستورها طوری تغییر میکند که جریان سلف ها بیشتر شود و اگر نیاز باشد توان راکتیو مصرفی کاهش یاید زاویه آتش تریستور ها طوری تغییر میدهند که جریان سلف ها کوچکتر و یا حتی صفر شود.

TCR جز جبران کننده های موازی ادوات facts به حساب می آید و معمولا به صورت مجزا یا در SVC نصب و به کار گرفته میشود.

شکل مداری ساده شده TCR به صورت زیر است . در ولتاژ های بالا برای اینکه تریستور ها بتوانند ولتاژ لازم را تحمل کنند چند دسته از تریستور ها با هم سری میشوند. معمولا TCR ا به شکل مثلت میبندند تا هامونیک های مضرب سه را در خود نگه دارد و به شبکه منتقل نکند. با توجه به اینکه تریستور ها جریان سلف را قطع و وصل میکنند و جریان سلف پیوسته نیست ، مقادیر قابل توجهی هارمونیک ۳ام ، ۵ام و ۷ام در جریان TCR وجود دارد اگر TCR به شکل مثلث بسته شود تنها نیاز است یک فیلتر سه فاز قدرت بر روی هارمونیک های ۵ام و ۷ام تنظیم شود . در غیر این صورت باید هارمونیک سوم هم فیلتر شود. اما خود فیلتر ها توان راکتیو تولید میکنند (مثل خازن) پس باید اثر این توان راکتیو را در توان راکتیو TCR لحاظ کرد.

شکل مدار ساده شده TCR

شکل مداری TCR

نحوه کنترل و تعیین زاویه آتش تریستور ها به این صورت است که جریان یک سلف همواره ۹۰ درجه از ولتاژ از عقب تر است پس اگر ولتاژ دو سر یک سلف را داشته باشیم و در لحظه ای که ولتاژ دو سر سلف بیشینه است تریستور ها را روشن کنیم بیشترین جریان عبوری از سلف ها خواهیم داشت و جریان سلف ها پیوسته خواهد بود. و اگر به میزان alpha پس از لحظه بیشینه شدن ولتاژ رمان روشن شدن به تریستور ها بدهیم جریان سلف ها به صورت ناپیوسته و دامنه کوچکتر از حالت قبل خواهد شد و به شکل زیر در می آید .

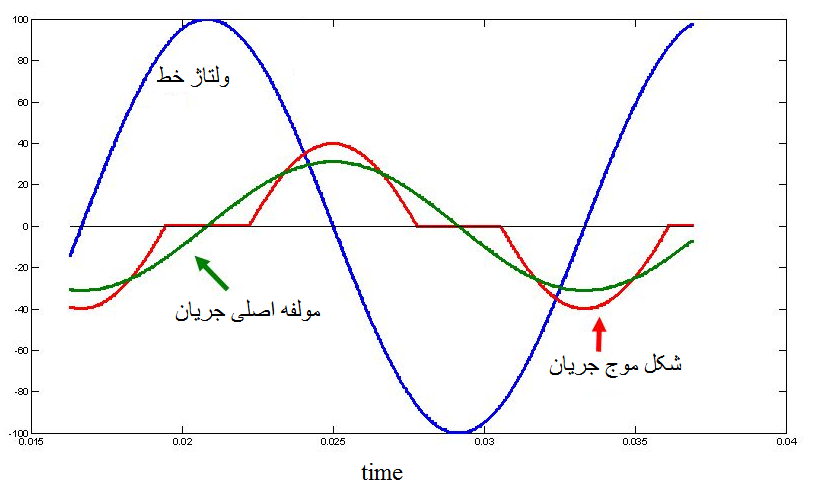

شکل موج ولتاژ خط و جریان TCR

ولتاژ و جریان TCR

در شکل فوق ، مقدار alpha برابر pi/6 است یعنی پس از pi/6 از لحظه بیشینه شدن ولتاژ ، فرمان روشن شدن تریستور ها داده شده است. واضح است که اگر مقدار alpha برابر صفر باشد جریان TCR ماکزیمم و اگر alpha برابر ۹۰ درجه باشد جریان TCR برابر صفر است.

یکی از کاریرد های گسترده TCR در کنترل دامنه ولتاژ خط در هنگام کم باری شبکه است. همچنین ممکن است که TCR را با یک بانک خازنی موازی کنند تا بتوان با تغییر زاویه آتش تریستور ها توان راکتیو را از حالت خازنی کامل تا سلفی کامل کنترل کرد. یکی دیگر از کاربرد های TCR بهبود ضریب توان بار است.

در این پروژه یک سیستم قدرت بسیار ساده شامل یک منبع سه فاز به عنوان باس مرجع و یک بار سه فاز و یک TCR است شبیه سازی شده است .

شبیه سازی TCR

شبیه سازی TCR

در این شبیه سازی بار توان راکتیو زیادی تولید میکند و با استفاده از TCR میخواهیم دقیقا همین مقدار توان راکتیو را جذب کنیم تا ضریب توان بار را بهبود دهیم. شکل موج ولتاژ و جریان باس متصل یه TCR به صورت زیر است :

شکل موج ولتاژ و جریان سه فاز TCR

شکل موج ولتاژ و جریان سه فاز TCR

در لحظه ۰.۳۵ ثانیه breaker مربوط به TCR آن را به شبکه وصل میکند و TCR شروع به کار میکند. در همین حال توان اکتیو و راکتیو باس مرجع به شکل زیر است :

شکل موج توان ورودی باس مرجع

شکل موج توان ورودی باس مرجع

در زمان ۰ تا ۰.۳۵ ثانیه شبکه بارگذاری شده است و توان اکتیو ۷ مگاوات و توان راکتیو ۳- مگاوار  (خازنی) توسط باس مرجع تحویل داده میشود این نشان میدهد که بار توان ۷ مگاوات مصرف میکند و توان ۳ مگاوار تولید میکند و به صورت بار RC است. در ۰.۳۵ ثانیه که TCR به کار می افتد و جریان راکتیو میکشد توان راکتیو به سمت صفر میل میکند و تمام توان راکتیو تولیدی توسط بار در TCR مصرف میشود. اگر مقدار alpha را کاهش دهیم میتوان توان راکتیو را به صورت سلفی در آورد.

مشاهده میشود که شکل موج توان از ۰.۳۵ ثانیه به بعد کمی نوسان دارد ، این به دلیل هارمونیک های تولید شده توسط TCR است البته چون در شبکه فیلتر قرار داده شده هارمونیک ها به خوبی حذف میشوند و دامنه نوسان ها بسیار کم است.

این پروژه توسط متلب ۲۰۱۵ شبیه سازی و اجرا میشود. برای خرید شبیه سازی TCR به قیمت ۱۵ هزار تومان بر روی لینک زیر کلیک کنید .
