در این پروژه یک مدار یکسوساز تریستوری سه فاز شبیه سازی شده است که در آن با وارد کردن زاویه آتش تریستورها یا همان آلفا ، شکل موج ولتاژ خروجی به همراه مقدار متوسط آن و مقدار rms آن رسم میشوند.

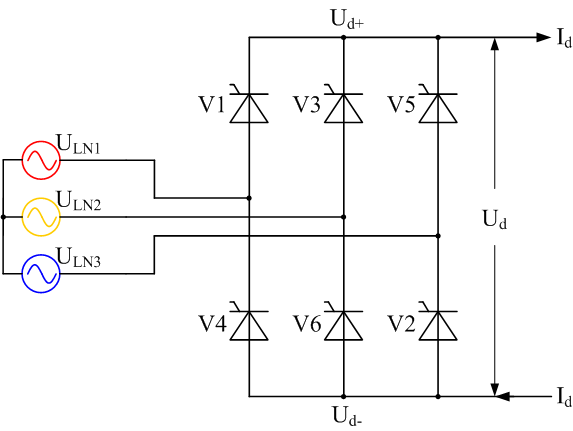

یکسوساز های تریستوری از ۶ تریستور به شکل زیر ساخته میشوند که هر تریستور دارای زاویه هدایت ۶۰ درجه است .  پالس های داده شده به تریستور ها باید با ولتاژ سه فاز ورودی سنکرون باشد در واقع با داشتن فاز ولتاژ ورودی و زاویه آتش ترستور ها ، زاویه هدایت تریستور ۱ تولید میشود و سپس با شیفت همین  زاویه به انداره ۶۰ درجه زاوایای هدایت تریستور های بعدی تولید میشود.

یکسوساز تریستوری سه فاز

یکسوساز تریستوری سه فاز

یکسوساز های تریستور در توان های بسیار بالا کاربرد دارند زیرا قدرت تحمل ولتاژ و جریان تریستور ها از سایر سوییچ های قدرت بیشتر است و ارزان تر هستند. این یکسوساز ها ساختار ساده اس دارند و مدار کنترلی آن ها ساده است اما دارای چند مشکل اساسی هستند :

  • ولتاژ خروجی آن ها ریپل زیادی دارد.
  • برای کاهش ریپل خروجی نیاز به فیلتر های بزرگ LC در خروجی است.
  • با قرار دادن فیلتر خروجی ، جریان ورودی به صورت پالسی و بسیار هارمونیکی میشود ، پس به فیلتر ورودی نیز نیار است.
  • مقدار ریپل ولتاژ خروجی تابعی از زاویه هدایت تریستور ها میباشد ک هممکن است متغیر باشد.
  • این مبدل ها دارای یک حد بالایی در تولید ولتاژ DC در خروجی هستند بلکه ماکزیمم ولتاژ DC خروجی این مبدل ها تابعی از ولتاژ ac ورودی است.

چهار مشکل اول را میتوان با به کار بردن گروهی این مبدل ها به صورت سری با هم برطرف کرد. زیرا تمامی این جهار مشکل ناشی ار این هستند که تعداد سوییجینگ های مبدل در یک شیکل ولتاژ ac برابر ۶ است . حال اگر دو مبدل با هم سری شوند یک مبدل ۱۲ پالسه را تشکیل میدهند که ریپل ولتاژ کمتر ، هارمونیک ورودی کمتر دارد. با افزایش تعداد مبدل ها و افزایش تعداد سوییچینگ رفتار مدار بسیار بهتر میشود. مشکل آخر به طور ذاتی در این مبدل ها وجود دارد و قابل رفع نیست.

شکل مدار شبیه سازی شده در متلب به صورت زیر است.

شبیه سازی یکسوساز تریستوری در متلب

شبیه سازی یکسوساز تریستوری در متلب

در شبیه سازی فوق ، زاویه آتش ۴۵ درجه داده شده است که قابل تغییر توسط کاربر است . ولتاژ خروجی و جریان و ورودی مبدل هم به نمایشگر ها داده شده است تا قابل نمایش یاشند. پس از اجرای شبیه سازی ، یک برنامه matlab به صورت m  فایل هم نوشته شده است که ولتاژ خروجی ، مقدار میانگین ولتاژ DC و مقدار rms ولتاژ خروجی را نشان میدهد. در شکل زیر برای زاویه آلقای ۴۵ درجه مقادیر خروجی به صورت زیر است :

ولتاژ خروجی یکسوساز تریستوری



این پروژه با متلب ۲۰۱۵ شبیه سازی و اجرا میشود . شما میتوانید ار طریق لینک زیر به صورت آنلاین این پروژه را با قیمت ۱۵ هزار تومان دریافت کنید . فایل پروژه شامل فایل شبیه سازی ، m فایل و فیلم اجرای آن است.

قبل از خرید این راهنما را مطالعه کنید ، شاید مفید باشد.

۱۵۰,۰۰۰ ریال – خرید



این ویدئو بخش کوتاهی از کارکرد پروژه را نشان شما میدهد.



سوالات و نظرات خود را در بخش تماس با ما یا در قسمت نظرات همین نوشته بیان کنید.
